有人問怎么創建一個帶字母G的線型，其實這個要解決并不難。在CAD自帶的線型中有個帶GAS三個字母的線型，我們找到CAD的線型文件acadiso.lin，打開文件，復制一份，然后將線型名稱改一下，將字母GAS改成G就可以了。當然，如果對線型定義有一定了解，還可以根據需要修改單元中實線和空格的長度。

教你如何自定義CAD線型

如果覺得這個麻煩，也可以自己用線和文字畫好一兩個單元，然后用擴展工具中的制作線型工具M(jìn)KLTYPE來制作線型。

CAD中如何利用工具定制線型？

我之前下載了一個比較有意思的插件，可以更輕松地創建這類線型，只需要輸入你需要的字母，就可以創建并在圖中使用這種線型了。

插件的使用方法如下：

1、輸入AP，加載下載的插件。

2、輸入LTFLY命令，回車，命令行會提示讓輸入一個字母。

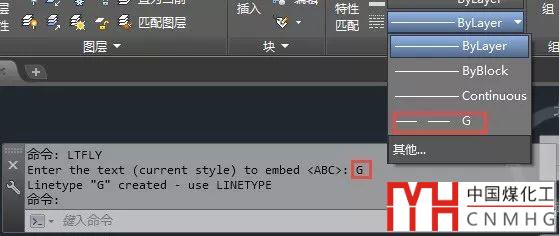

3、輸入完字母回車，到線型列表去看，線型已經創建好了，可以直接用了，如下圖所示。

4、在列表中選擇此線型，就可以直接用它來畫圖了，如下圖所示。

---提示：下面是廣告，不是本文圖片！---

----請繼續閱讀-----

這個插件在生成線型的過程找那個沒有讓我們設置線段的長度，也沒有讓我們保存線型文件，雖然使用起來非常簡單，但只能都使用程序給設置的默認參數。如果對線型的字體、文字之間的間隔沒有要求的話，可以直接使用。但如果想控制參數，例如線段長度、字體，或者想在其他圖紙中重復應用卻不那么方便了，需要想辦法把線型導出來。

此插件默認使用了STANDARD文字樣式，可以通過修改文字樣式ST中STANDARD樣式的字體來改變線型中文字顯示的效果。

如果想在其他圖中使用此線型用，可以直接將畫好的線拷過去一段或者利用設計中心（CTRL+2）將圖紙中的線型復制粘貼到其他圖紙中。當然我們也可以利用插件將線型輸出成線型文件，然后自己去手動修改線型的相關參數。在下面的文章中有輸出圖紙中線型的插件下載地址：

CAD中線型顯示不正常是什么原因？是缺線型嗎？

百度網盤下載地址：

鏈接：https://pan.baidu.com/s/1lxN2J2E0DBbIyJfggPGuAg 密碼：jcpi
