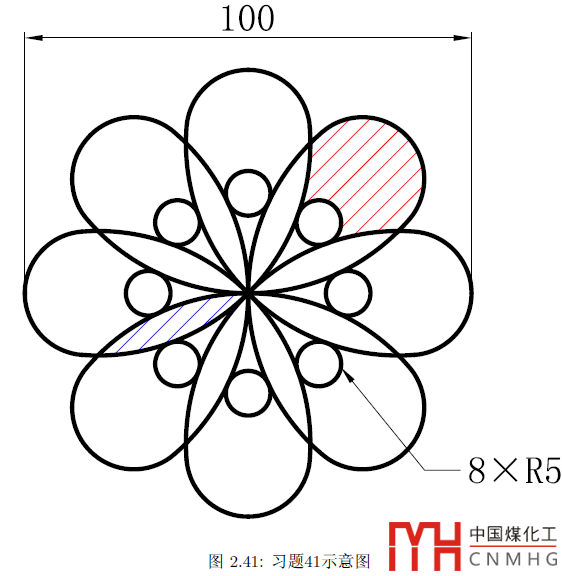

這張圖只給出了一個100的尺寸，確實有點無從下手，先不要管這個尺寸，畫個八邊形，然后畫通過頂點和中心的圓弧，外邊畫半圓（這個其實是一個隱含的條件，圖中并沒有說明），然后陣列，如下圖所示。

然后再縮放SC到指定尺寸后，畫剩下的R5小圓然后陣列。

可以先畫一下，不會或者要對答案再看下面的視頻。

如果不會也沒有關系，初學者可以先通過信息的菜單：初學入門>繪圖練習中找到發布的所有帶講解或視頻的二維和三維練習。或點這個鏈接打開索引目錄：二維練習圖三維練習圖
