CAD中修剪TR命令是編輯命令中使用頻率非常高的一個命令，修剪和延 伸通過縮短或拉長圖形、刪除圖形多余部分，使圖形與其他圖形的邊相接。因?yàn)橛羞@兩個命令，我們?cè)诶L制圖形時可以不用特別精確控制長度，甚至可以用構造線、 射線來代替直線，然后通過修剪和延伸對圖形進行修整。

修剪的基本操作之前而極少過，這里不再詳細講解，這里重點講一下一些技巧和可能遇到的問題。

一、修剪和延伸可以隨時切換

雖然修剪TR和延伸EX命令效果相反，修剪是將多余的線切掉，延伸是將線延長，但這兩個命令的參數和操作方式完全相同。當我們需要同時進行修剪和延伸的時候，不用分開執行兩個命令，我們?cè)谛藜鬞R時，只需按住SHIFT鍵，就可以切換成延伸，反之亦然。

二、執行命令直接回車可以將所有圖形作為修剪邊界

修剪和延伸命令有一個比較特殊的選擇技巧，就是執行命令后提示選擇修剪邊時再回車一次，就可以將圖中所有圖形都當成修剪邊界，然后就可以對任意圖形進行修剪了。

因?yàn)檫@樣省去了選擇修剪邊的操作，直接選擇要被修剪的圖形，操作更簡單，很多人呢已經習慣于這種操作，甚至有人問：為什么輸入TR后要回車兩次，為什么不回車一次就好了？

這個是沒法省略的，第一次回車是確認執行修剪命令，第二次就是采用默認的<全部選擇>的選項。如果你從菜單或工具欄或命令面板中執行修剪命令，就只需要再回車一次就好了。

三、直接回車將所有圖形作為修剪邊界并一定是操作效率最高的方式

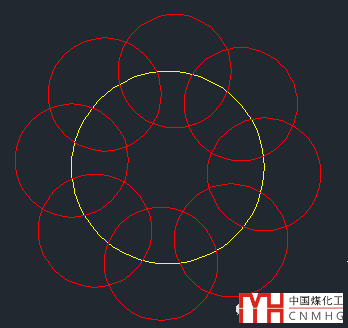

在多數情況下我們直接回車用所有圖形作為修剪邊界是很方便的，但并不適合所有情況。假如要修剪的部分有多個與其他圖形的交點，那就不如老老實實選擇修剪邊界，比如我們要修剪下圖中黃色圓內所有的圓。

當執行修剪命令后我們選擇黃色圓作為修剪變后回車，雖然選擇修剪邊界的時候多點了一次，但在修剪的時候如果點選的話至少可以少點十幾次，如果框選一次就可以完成，而如果直接回車的話，框選后還會遺留一部分需要手動刪除。

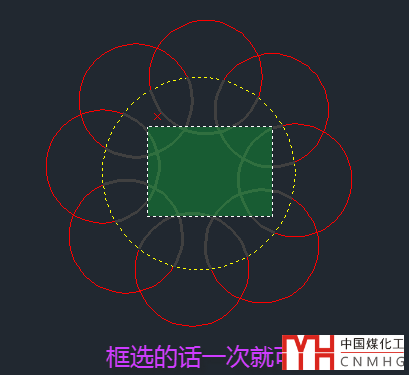

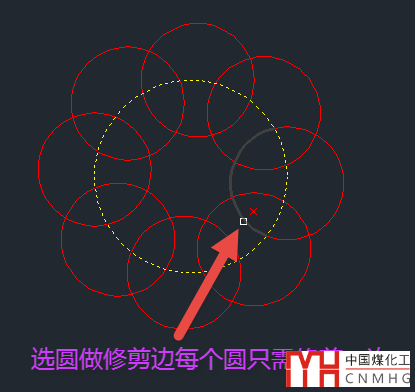

選擇圓作為邊界后點選和框選的效果如下圖所示。

如果我們不選圓直接回車，點選和框選的效果如下圖所示。

只要修剪的部分還有與多條線的交點，不如直接選擇邊界來修剪，只是在選擇修剪邊的時候多一次兩次單擊，修剪時就會省去很多次點擊。如下圖中要修剪兩條紅線之間的橫線也是類似的。

如果你用的版本比較低，如果圖中圖形非常多，對象數量數萬時，修剪時也不建議回車使用所有對象作為修剪邊界，有時會很慢。想一想，讓數萬個對象都參與修剪計算，肯定比只選擇幾條邊界進行修剪消耗更多系統資源，軟件計算時間更長。雖說CAD高版本已經針對這種情況進行了性能優化，復雜圖紙速度全選修剪響應也很快，但圖形復雜時性能還是會受影響的。


四、被修剪對象的特殊選擇方式

被修剪和延伸對象支持點選和框選，這兩種方式不用輸入?yún)?shù)，直接使用就可以。（低版本CAD框選的時候要輸入選項，后來版本中雖然命令行保留了框選的參數：窗交（C），但不需要輸入，直接框選即可）。這里再介紹另一種選擇方式：圍欄（F）。

使用圍欄方式時，也就是可以拉一條線，與此線交叉的部分都被修剪，如下圖所示。

如果要修剪兩條相隔比較近的線中間的圖形，尤其邊界線傾斜的時候，如下圖中要修剪兩條紅線之間的白線，用F就方便了，輸入F后，拉一條斜線，就中間的線全部修剪掉了。

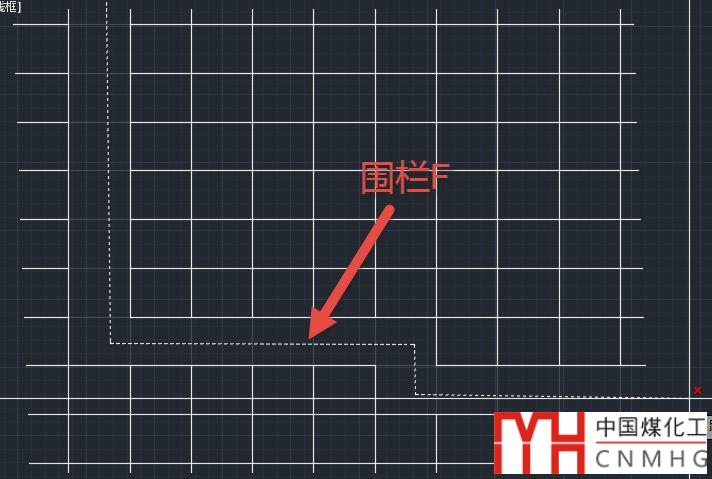

使用圍欄F模式，不僅可以拉一條直線來欄選，還可以畫多段的折線來修剪，如下圖所示。

五、為什么有時候修剪和延伸的一次不成功，要修剪好幾次

為什么修剪(TRIM)不能完全修剪，有時會留下一部分？

網上不少人都問了類似額問題，例如：線段不能剪切到頭。。。非常的郁悶。剪切多線的時候經常會留下一點點的小線段，如下圖所示。

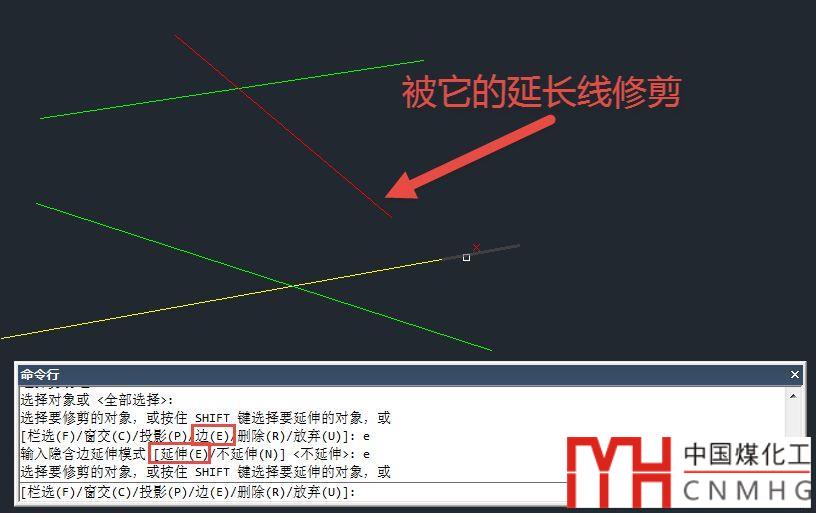

如果對修剪命令行的選項了解的話就不覺得奇怪了，默認狀態下，圖形只有在圖面上實際相交才能修剪，但修剪和延伸命令有一個修剪邊延伸和不延伸的設置，默認為不延伸，如果被設置為延伸，也就是圖形會被修剪邊的延長線修剪。

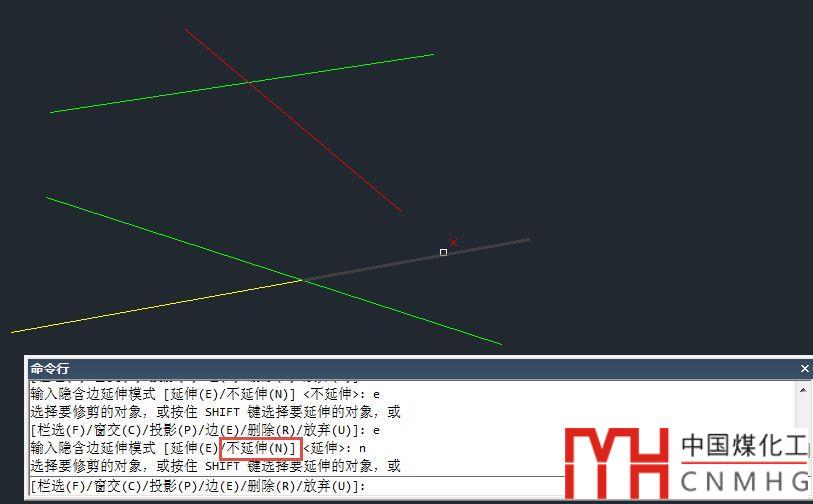

默認修剪邊不延伸的情況如下圖所示。

至于為什么不了解這個參數作用卻調整了這個參數我就不清楚了，這個操作就不用講了。

六、不在同一平面的圖形也能修剪

默認狀態下，不在同一個平面上的圖形，也就是實際并沒有相交的時候也能修剪，這是因?yàn)樾藜艉脱由炷J(rèn)是按投影到UCS平面上的交點進行修剪的。如果希望不同平面的圖形不進行修剪，可以將投影方式設置成無。如果當前視圖不是UCS坐標系的平面視圖，還可將投影方式還可以設置成視圖。

這里就不再詳細講解了，具體區別可參看之前發布的文章。

CAD修剪（Trim）和延伸（Extend）的使用技巧

七、利用圓角和倒角命令進行修剪和延伸
當我們需要兩條相交或不相連通過修剪和延伸連接到一起時，可以不必用修剪和延伸的命令，可以用圓角和倒角來完成，因?yàn)閳A角和倒角提供了修剪的選項，并且默認是修剪掉多余部分的。

每日一貼——CAD圓角FI一些特殊用法

最簡單的操作方式不一定是效率最高的操作方式，如果命令看上去有什么問題，首先從命令行參數去找原因，然后再看選項或變量設置等。
