圖紙中經常會需要輸入平方米㎡、立方米m³這樣的符號，用現在的輸入法，直接輸入中文，就可以輕松輸入㎡、m³這樣的符號，如下圖所示。

雖然輸入很簡單，但用這種方式輸入了立方米后，在途中卻顯示問號，這是為什么呢？到底圖中用什么方式來輸入㎡、m³合適呢？

為什么CAD圖紙打開鋼筋符號顯示為問號？

一、直接輸入㎡、m³

不光在CAD圖紙中有輸入㎡、m³的需求，看來其他軟件或文檔中也會有這樣的需求，因此在搜狗等輸入法中直接就提供了㎡、m³的輸入方法，那怎樣才能讓這些字符正常顯示，可以直接使用這種方式呢？

雖然輸入法支持這樣的特殊字符，但想在CAD圖紙中正常顯示這些字符，設置的字體必須能支持這些字符，否則就可能顯示為問號，如下圖所示。

如果仔細觀察，會發現平方米和立方米字符的表現方式并不一樣，字母m、2和3都不一樣大，當字體中沒有這兩個符號的時候，立方米的m還是可以顯示的，選擇一下字符可以看出來，㎡是一個字符，而立方米則是兩個字符，是字母m加上3的上標，不僅在CAD如此，在WORD中甚至在這篇文章里也能看出來。

操作系統的TTF文字，如宋體、黑體里應該都支持這樣的字符，但大多數CAD的SHX字體不支持這樣的字符，因此在單行文字輸入就會顯示問號，在多行文字里輸入時如果字體不支持就會替換成宋體以保證正常顯示。

CAD的文字樣式應該如何設置？

為什么CAD圖紙打開后部分文字顯示問號？

CAD字體使用過程中需要注意的問題

CAD的SHX字體與操作系統的True Type字體有什么不同？

網友說有支持平方米和立方米的SHX的字體，但一般單位都有內部規定使用的標準字體，如果替換成其他字體，雖說自己的CAD中圖紙顯示正常了，但如果圖紙發給同事或合作伙伴仍然會顯示成問號。

如果圖紙對字體沒有明確要求，或者單位本來就使用支持這些符號的操作系統字體，如宋體作為標準字體，那我們就可以直接用輸入法輸入㎡、m³。

二、利用上標輸入m²和m³

如果圖紙使用的字體不支持平方米和立方米這樣的符號，并且要保證其他人打開圖紙時也能正常顯示這些符號，建議采用上標來輸入m²和m³。上標的輸入方式不僅很簡單，而且能保證m²和m³兩個符號效果一致。

在CAD中輸入平方和立方的方法有兩種，一種是直接在符號列表里選取，一種使用堆疊文字來輸入，當然這兩種方式都是在多行文字里才能使用。

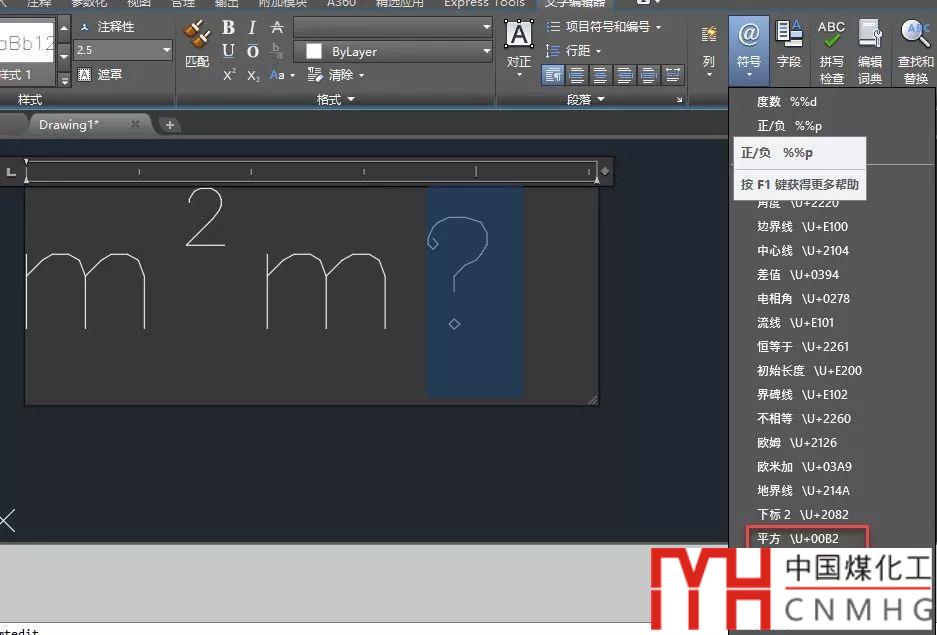

在多行文字編輯器里輸入m后，可以在符號列表中直接選擇平方或立方，這種方式輸入平方問題不大，立方的話還是需要字體的支持，如下圖所示。

多行文字編輯器的符號列表中列出了一些常用的特殊符號，后面是這些符號的UNICODE編碼。用這種方式輸入的立方米其實跟用輸入法直接輸入的立方米是一樣的。

很顯然，利用堆疊文字對字體的要求是最低的，只要支持m23這幾個常規字符就可以了。關于堆疊文字之前的文章中有詳細的介紹，只需要輸入m2^或m3^，然后選中2^或3^，單擊堆疊按鈕就可以得到上標了，如下圖所示。

CAD如何輸入上下標和分?jǐn)?shù)？堆疊功能怎么用？

使用這種方式的話對字體沒有嚴格要求，是推薦大家使用的方法。掌握了堆疊文字的設置方法，上下標、分?jǐn)?shù)、公差等輸入都非常容易。

看似很小的一個問題，但在解決的時候需要考慮的因素很多，不僅光要考慮自己的CAD打開是能不能看到，還要考慮其他人打開圖紙時候是否能顯示相同的效果。
