CAD的設置是由大量的系統變量（或叫參數）控制的，這些變量會影響圖形的操作、顯示等效果，有些系統變量的值是保存在注冊表里，如果變量修改了，所有圖紙都會受影響，但有些變量是保存在圖紙中的，比如是否顯示填充的FILLMODE、控制柵格捕捉的SNAPMODE等。

如果其他圖紙都正常，但只有一張或幾張圖紙不正常，在排除圖形本身的問題后（比如將圖形復制到正常的圖中顯示和操作就正常），判定是圖中的設置跟其他圖紙不同引起的。假如能想到可能是什么設置導致的，可以通過在選項OP對話框中設置選項或直接修改系統變量的值試試。但如果不知道什么設置引起的，遇到這種情況怎么辦呢？

如果周圍有對CAD設置比較了解的朋友，可以讓他們幫看一下。還可以采用一種比較笨的辦法，就是開一張新圖或正常的圖紙，將有問題圖紙的圖形都復制粘貼過去。

其實CAD擴展工具中提供了可以幫助解決這種問題的工具，遇到類似情況時可以試試。這個工具的名字叫：系統變量編輯器（System Variable Editor），命令名：sysvdlg，對話框如下圖所示。

AUTOCAD帶的編輯器是英文界面，左側是系統變量的列表，右側顯示的是變量的值、保存的位置、類型以及說明，底部是一些操作按鈕。

這個編輯器可以作為一個系統變量的幫助，也可以在New Value（新值）中輸入新的數字來修改變量。但這些對于大多數人來說意義不大，如果我們知道哪個系統變量值錯了，直接設置就好了，我們并不知道現在哪個系統變量的值是錯的，這里面有幾百種系統變量，AUTOCAD的這個對話框還沒有翻譯，到這個列表中去找哪個變量有問題雖然不像大海撈針，但也差不多了。

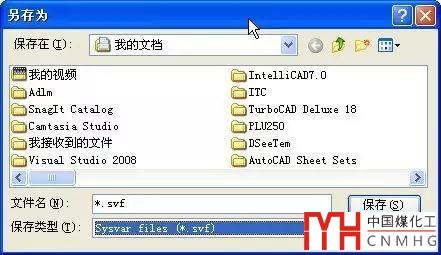

我們要用的是一種偷懶的辦法。打開一張正常的圖紙后，打開系統變量編輯器。單擊全部保存（Save All）按鈕，會將正常圖紙中的系統變量保存成一個SVF文件，如下圖所示。

再打開不正常的圖紙，打開系統變量編輯器，單擊導入（READ）按鈕，瀏覽打開我們剛保存的系統變量文件，將正常圖紙的設置都讀取過來，然后單擊“OK”，應用讀取過來的系統變量。

如果圖紙的問題確實是由系統變量設置引起的，這種方法應該可以解決問題，我曾經用這種方法幫助網友解決過一些類似的問題。

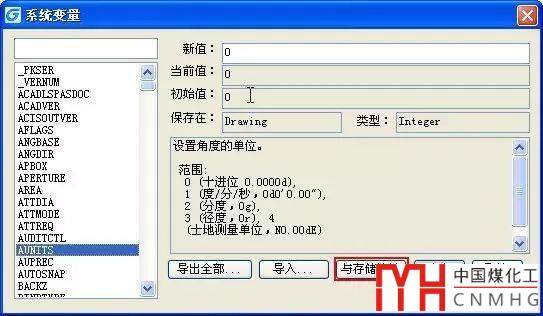

浩辰CAD中也有類似的工具，不僅對話框是中文的，還增加一個比較有用的工具：與存儲比較，如下圖所示。

有了與存儲比較，我們可以將有問題的圖紙的系統變量導出一個文件（浩辰CAD的變量文件的擴展名是ISV，跟AUTOCAD不同），然后開一張新圖或正常的圖紙，在系統變量安吉對話框中單擊“與存儲比較”，將當前圖紙的變量與剛保存的變量文件比較，在左側列表就會只列出兩者有差別的系統變量，查看這個列表就可以了解到底是哪個變量影響了圖紙的顯示和操作。不過，這個工具還有點缺憾，就是兩張圖紙中系統變量的值分別是1和1.000，其實是一樣的，比較時也會認為不同被列出來，也就是說左側列表中有些值相同的變量也被列出來，需要在列表中依次看一下，到底有哪些變量是真正不同的。

此外，AUTOCAD和浩辰CAD的這個工具中的變量列表估計有一段時間沒有更新了，一些新的變量不一定列出來了，不能保證這個工具一定能解決類似的所有問題。如果他們能更新一下系統變量列表，浩辰CAD比較變量時能對值的判斷改進一下，這個工具就應該更有用了。即使如此，大家遇到問題的時候也可以試試，反正保存和讀取變量文件，操作不會超過一分鐘，也許你的問題就解決了，反正我經常用。

如果我們在一個圖紙文件中設置了某些參數，需要將這些設置保留下來，希望在其他圖紙中使用相同設置，也可以用這個工具保存和讀取系統變量。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
