昨天發過后好幾位網友提出了問題，有沒有講到的，有講解錯誤的，這里重新整理一下。

偏移O在CAD設計中使用頻率很高，利用偏移功能，我們可以輕松繪制出諸如同心圓、平行線等一些具有明顯繼承關系的圖形。之前的練習和文章中都介紹過偏移的一些用法，這里將偏移的一些重要的參數給大家理一下。

一、偏移距離的設定

當我們執行偏移命令后，就會提示讓我們輸入偏移距離，同時還會顯示幾個選項如下：

指定偏移距離或 [通過(T)/刪除(E)/圖層(L)] <通過>:

其中通過（T）也是指定偏移距離的一種方式。

也就是說偏移距離有兩種設置方式：一種是直接輸入偏移距離，一種是指定偏移后的線要通過的某一個點。

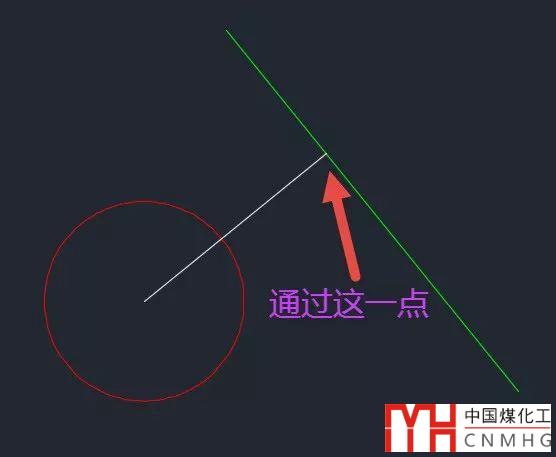

直接輸入距離是大家比較常用的一種方式，可以直接輸入數值，也可以在圖中拾取兩個點來確定距離。如果我們不知道偏移距離，只知道偏移后的線通過某一點，比如下圖中，我們只知道偏移后的圓與綠色斜線相切，或者說通過白色直線的端點。

這種情況就使用通過方式，注意命令行提示中還有一個通過選項在<>中，這表示這是默認的選項，直接回車就可以使用此選項，因此我們不用輸入C。

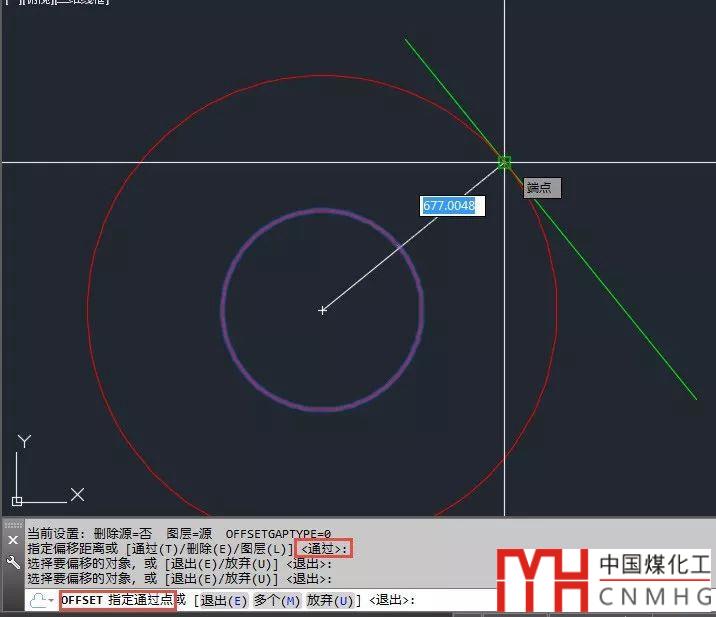

在根據提示選擇要偏移的對象后，軟件會提示我們指定通過的點，此時捕捉需要的點就可以完成偏移，如下圖所示。

上面圖中如果沒有白色的線，想將圓偏移到跟綠色斜線相切的話，捕捉切點不行，原來我以為捕捉垂點可以，結果有網友發現也不對。類似這種對圓或弧偏移要與直線相切情況，如果利用捕捉獲取不到通過點，就需要畫一條垂直線作為輔助線。

在實際操作中我們使用輸入距離還是通過方式主要看已知條件，比如下圖中紅色的線要偏移到綠色和黃色線的端點處可以采用相同方式也可以采用不同的方式。

因?yàn)榫G線與紅線垂直，所以要偏移到綠線的端點處的話，可以在提示指定偏移距離時直接拾取綠線的兩個端點，也可以用通過T方式。而黃線與紅線不垂直，要偏移到黃線端點就只能用通過T的方式，不能拾取黃線的兩個端點作為偏移距離。

如果要將直線偏移通過某一個點，用偏移和復制的效果是一樣的，但如果只要不是直線，復制就無法代替偏移。

二、刪除(E)和圖層（L）

偏移命令的刪除選項跟鏡像類似，就是是否保留源對象，只不過偏移命令在一開始就提示，而且通常我們可以不設置，而鏡像是到操作結束的時候提示，必須要確認一下。

圖層（L）選項就比較特殊了，CAD其他修改命令都沒有這個選項，其實也很簡單，就是提供了兩個選擇，偏移后生成的線是放在跟原圖形相同的圖層還是放到當前層，但如果沒有特殊需要也很少去設置。

三、偏移對象的選擇

偏移選擇對象的操作也比較特殊，偏移對象只能點選，無法框選，選擇完一個對象后無需回車確認，就會繼續提示讓我們選擇方向或通過點，或者設置其他選項。估計也正是因?yàn)槊看纹浦荒苓x擇一個對象，才提供了設置圖層的選項。

雖然偏移持一次只能選一個對象，并不表示當一個圖形要按相同距離反復偏移多次或者多個對象按照相同距離或方式偏移的時候必須執行多次偏移命令。

當選擇完偏移對象后，命令行會顯示新的選項，除了退出（E）和放棄(U)外，另外一個就是多個（M）。

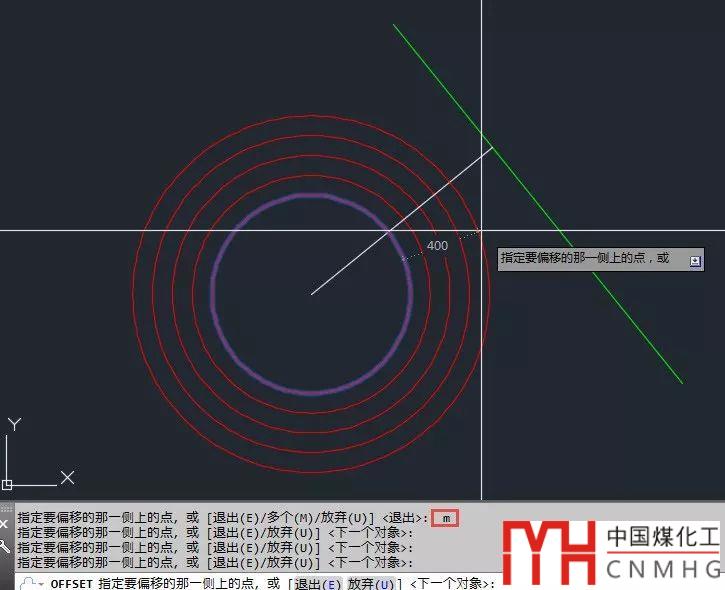

如果輸入M選項，回車，在選擇一個對象偏移完后會將新偏移出來的線作為源對象繼續進行偏移，我們只需在圖形的某一側單擊就可以不斷對圖形進行偏移，如下圖所示。

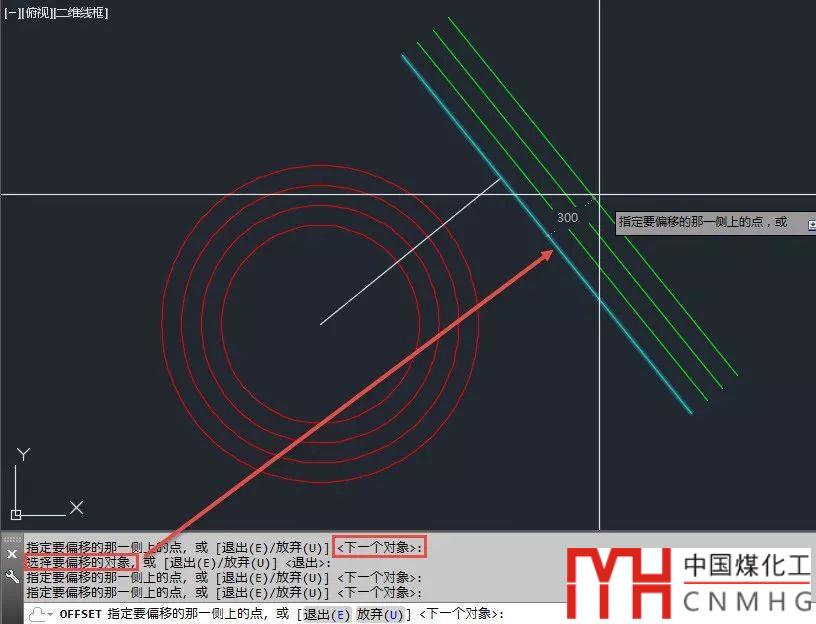

按回車或空格并不能直接結束多次偏移的操作，注意看命令行提示，因?yàn)槊钚刑崾局心J(rèn)的選項是<下一個對象>，也就是回車后我們可以在圖中拾取其他圖形繼續偏移，如下圖所示。

如果此時想退出偏移需要回車兩次，或輸入E后回車。

在浩辰CAD等國產CAD軟件中還提供了兩邊的選項，就是選擇一個圖形后，可以自動向兩側偏移。

四、為什么有時候偏移結果跟我想象得不一樣甚至無法偏移？

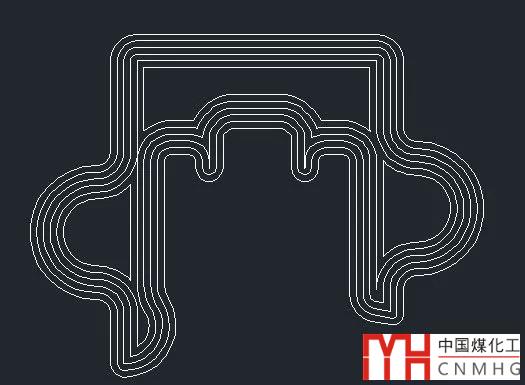

但偏移處理卻比其他編輯命令要復雜。如果被偏移的圖形是一條復雜的多段線或樣條線，偏移并不是簡單將圖形向一側平行復制或縮放，還包括很多細節的處理，比如局部的修剪和延伸，細節的退化處理等，如下圖所示。

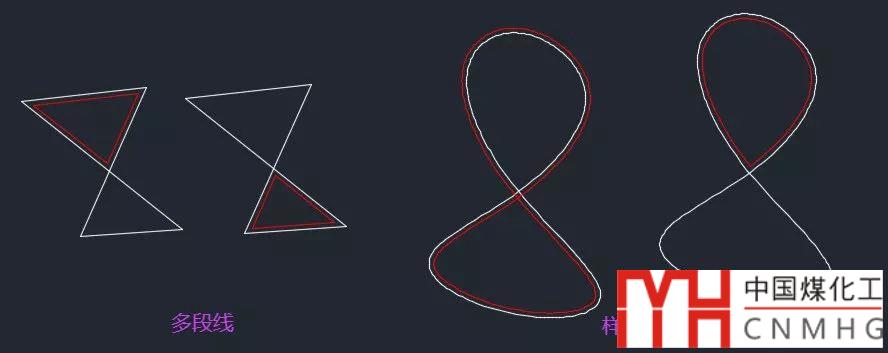

有些特殊圖形還會出現在不同品牌的CAD或同品牌CAD不同版本偏移結果不完全相同，甚至在有些版本無法偏移的情況，這個也不要奇怪，因?yàn)楹茈y說那種偏移是準確的，其實只是CAD自己制定了一定的規則而已，比如我們?cè)贑AD中畫一條封閉的8字形多段線和樣條曲線，偏移后的結果可能如下圖所示。

多段線無論在外側什么位置單擊都會想向內偏移，只是生成三角形的位置不同。樣條曲線剛畫完偏移出來的結果還是一個8字，然后繼續偏移又可能變成跟多段線類似的效果。

當你的圖形偏移出現異常的時候，你需要檢查一下是否有自相交的情況，另外局部的細節太多也會導致偏移效果出現異常。如果出現這種情況，你可以試一下其他版本，如果實在不行，可以自己手動處理一下圖形試試，比如將他分成兩段偏移后再想辦法合并。不要過多糾結這個問題，CAD偏移時對一些特殊情況的處理規則很有可能跟我們預想得不一樣。

小結

偏移的操作并不復雜，在常規方式使用偏移很簡單，先根據提示輸入距離，然后根據提示選擇圖形，指定偏移方向。但需要了解偏移命令的變化，就需要注意看命令行提示的選項的變化，去嘗試每個選項的作用。
