每日一貼——CAD布局有什么用？怎么用？

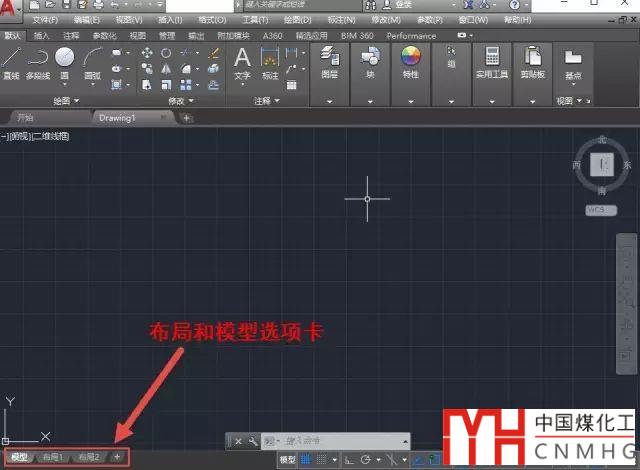

在CAD中新建一張空?qǐng)D，就可以看到底部有一個標簽欄，分別寫著“模型(Model)”和“布局（Layout）”，如下圖所示。
不僅大多數初學者不清楚模型和布局到底怎么用，就是一些使用CAD多年的設計師也不太了解布局的用途，有不少人經常使用布局，但使用方式也不太正規，而且在使用過程中會遇到很多問題。
之前發布過關于布局、視口相關的文章有二三十篇，這里將這些內容總結一下，希望能幫助大家更好地使用布局。
一、布局的作用是什么?
簡單一句話來說布局的作用就是：
在一張?zhí)摂M的紙張上利用視口將模型空間繪制的圖形進行排版，可以更直觀、好地控制打印效果。
一個布局空間通常只放置一個圖框，就相當于一張圖紙，但圖框中可以放置多個視口，這些視口可以大小不同、形狀不同、比例不同，這些都取決于出圖的需要，視口內顯示的是模型空間繪制圖形的全部或一部分。
布局分為兩個空間，一個是二維的圖紙空間，通常用于插入圖框，添加一些文字或標注等注釋性圖形。在布局空間也可以繪制三維模型，圖形也可以有Z坐標，但始終只能顯示XY平面，而且一些三維命令無法使用，比如無法著色SHADE，無法用3DO調整視圖方向等。當進入視口，也就是進入了模型空間，就是全三維的空間，跟切換到模型選項卡操作完全一樣，只是圖形顯示被視口邊界進行了裁剪。
二、關于視口
視口最重要的參數是比例，一般按照打印比例的要求來設置視口比例，這樣就可以1：1打印了。將多個視口設置成不同比例，也是多比例布圖最簡單的方法。
進入視口后縮放視圖就會改變視口的比例，因此當視口的比例和大小和顯示圖形的區域設置好后，就需要鎖定視口，避免視口不小心因?yàn)榭s放改變比例。
CAD布局中怎么創建視口？
如何調整CAD視口顯示的視圖
CAD視口的顯示控制
三、布局的基本使用方法
要想充分并合理利用布局的各種特性，不僅需要熟練掌握布局視口、打印頁面設置的相關設置和操作，而且需要從模型空間繪圖開始就要規范精確。
布局空間使用的基本方法如下：
1、首先要確定圖紙的紙張尺寸，反過來算出圖形的打印比例。
用1:1不僅繪圖、標準很方便，以后編輯、修改也比較方便，重要的是在使用布局排圖和出圖時也更加靈活方便。
如果直接早模型空間寫文字、標注、插入符號，這些注釋性圖形要根據打印比例反向調整，例如要1：100打印，打印字高要求是3，那字高就需要設置為300。當然我們也可以利用注釋性，將字高直接設置為3，由軟件自動根據視口比例自動縮放。
每日一貼——CAD中的各種比例你了解多少？
CAD的注釋性怎么用？
3、在布局空間插入標準圖框
要想打印出標準的圖紙，首先就要有一個符合標準的圖框。
每個設計單位都應該有自己的標準圖框，包括A4-A0各種標準幅面的圖框，有些甚至還會提供加長幅面的圖框。在一些專業軟件，例如天正建筑、浩辰建筑、浩辰機械軟件等中也提供了標準的圖框。如果你是學生，手頭沒有標準的圖框，可以到網上去搜一下，或者按照標準自己畫一個圖框。
圖框標準
4、根據需要建立一個視口或多個視口來排圖

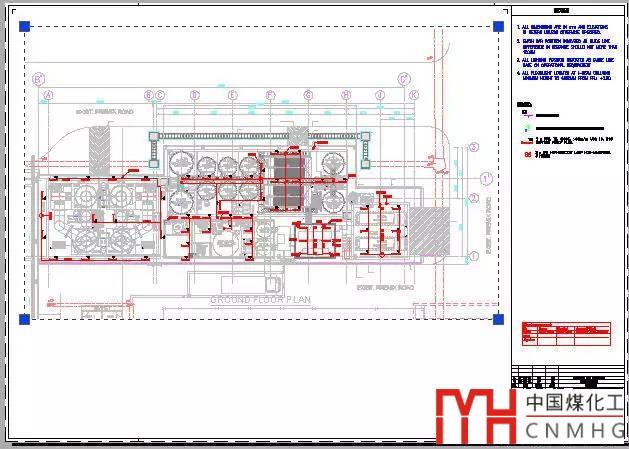

如果圖紙需要打印模型空間的全部圖形，或一部分圖形，就可以在圖框內創建一個合適大小的視口，將視口比例按照打印比例設置，然后雙擊進入視口，利用平移將圖形調整到合適的位置后鎖定視口，如下圖所示。
如果一張圖紙需要按相同比例或不同比例打印繪制圖形不同區域，可以在圖框內插入多個視口，視口比例可以設置為不同的值。如果不同比例的視口中會顯示相同的圖形，圖形的文字、標注等這些圖形就需要使用注釋性，否則就只能在模型空間中將圖形復制后再縮放。
CAD中如何裁剪圖塊、外部參照、圖像、視口?
布局中不同視口不僅可以顯示模型空間圖形的不同區域，即使顯示相同區域，也可以通過圖層管理器中凍結不同圖層，將圖層設置不同顏色、線型、線寬，是顯示和打印出不同效果。
CAD圖層的凍結跟開關有什么區別？?jī)鼋Y(jié)、新視口凍結、視口凍結有什么不同？
5、設置和保存打印參數，打印輸出圖紙或電子圖紙
排好圖后就可以設置打印參數并根據需要輸出成圖紙或電子版圖紙。布局里是按1:1插入的圖框，因此打印也就比較簡單了，選定圖框作為打印范圍，打印比例設置為1：1，然后選擇合適的打印機，設置合適的紙張，選擇和設置合適的打印樣式表，完成了打印設置后單擊打印對話框的“應用到布局”，就可以將設置保存到圖紙中，圖紙背景也就可以跟我們插入的圖框匹配，如下圖所示。
一個布局一個圖框，將設置好的打印頁面設置保存到圖紙中，以后我們只要打開圖紙，切換到布局控件后就可以直接打印，無需在進行設置。
CAD打印的基本設置
常規的應用就是一個布局一個圖框，這樣不僅設置簡單，而且每個布局都保存好打印設置，以后打印或者批量打印(發布PUBLISH)都容易。
但現在國內很多圖紙都在一個布局里插入了多個圖框，延續了以前模型空間的用法，只是利用布局視口的一些特性。而且因?yàn)閳D框多，視口多，操作性能明顯下降，而且還會出現適口無法正常顯示的情況。
所以布局控件比較常規的用法，也是CAD開始設計布局控件的基本規則就是：
一個布局一張圖。
四、布局使用過程中的一些常見問題
布局空間的使用方法并不復雜，但初學者在使用的過程仍會遇到一些問題，這里將經常會遇到的一些問題簡單總結一下。
1、如何不打印視口邊界
打印時視口的邊界線也會打印出來，解決的辦法是把這部分視口放置在一個不打印的圖層，例如由標注自動生成的“DefPoints”圖層，當然也可以為適口單獨創建一個圖層，例如就叫視口，然后將此圖層設置為不打印。
CAD圖層使用的部分技巧
2、模型空間設置的虛線到布局變實線了
有時在模型空間設置的線型為虛線，在圖紙空間顯示的卻為實線，因?yàn)榈搅瞬季挚臻g，圖形的尺寸是按視口比例縮放后的圖紙空間尺寸來計算線型比例的。因此到布局里需要重新調整一下線型比例。
每日一貼——CAD線型使用中常見問題？
為什么模型空間設置好的虛線到布局顯示為實線？
3、如何讓布局顯示更接近打印效果？
在布局空間可以直接看到圖形排布的效果，但打印時的顏色和線寬跟打印效果還是有差距的，但如果在布局的頁面設置中勾選“顯示打印樣式”，布局顯示效果就跟最終打印效果非常接近了，就可省去反復打印預覽確認效果。
CAD布局中如何保存打印設置？布局中如何顯示打印樣式？
4、為什么我的視口會顯示空白，不顯示任何圖形
經常有人問為什么我的布局中有些適口可以正常顯示，有些視口卻是空白的，這是為什么？
布局空間中每見一個視口，就相當于要顯示一份模型空間的圖形，雖然CAD對布局視口的顯示進行了優化，但視口過多仍然會影響性能，因此CAD對布局控件能顯示的視口數量進行了限制，超過限制的視口就會顯示為空白，詳細介紹請參看下面的文章。
CAD布局最多可建多少個視口？
選中視口后右鍵，將“顯示視口對象”設置為否，也可以讓視口變成空白，如下圖所示。
有些圖紙中視口內容顯示，但視口邊界不顯示，無法選中視口，這種情況是一些專業軟件將視口設置成了不可見，這種情況無法利用CAD現有功能恢復 ，只能利用專業軟件里的功能或插件。
天正畫圖的時候圖形消失看不見了怎么辦？
如果想深入了解布局和視口，不僅可以去看本文章插入的一些文章鏈接，還可以通過菜單和目錄去訪問之前發布的其他文章。上面只是簡單介紹了布局的常規用法和問題，大家有什么特別想了解又在信息中找不到答案的，可以留言。
以上技巧適合于AutoCAD、浩辰CAD等通用的CAD軟件。
