不帶導向支撐塔器的計算模型是一端固支，一端自由的懸臂梁，；設置一個導向支撐后就變成了一端固支一端簡支的懸臂梁。理論上來說已經不能用常規軟件計算。可用鋼結構軟件求出各個截面的彎矩但后續較麻煩。我們還是優先用常規軟件考慮。為了方便分析對比，不考慮迎風面積的變化和風速的變化。模型簡化為受均布載荷的梁

常規塔計算梁模型

帶一個導向 支撐的塔計算梁模型

要實現把非常規計算模型拿到常規計算模型中簡化計算，我們就要先了解模型才能實現保守但能包的住的簡化計算。靜載荷和動載荷的問題在用鋼結構軟件計算的文章中已經說過，不在重復。

不論是設置一個導向支撐，還是設置兩個導向支撐，甚至三個導向支撐我們都可以簡單保守的計算出模型的最大彎矩。懸臂梁部分的各截面彎矩是可以相對準確的保守計算的。固支和簡支之間的梁及簡支之間的梁的最大彎矩也是可以保守的計算的。

1）在SW6中模型還是正常輸入，風載荷和地震載荷等也正常輸入。我們會在計算書中得到各截面的彎矩和塔頂風速。

2）頂部懸臂梁部分（m段或L1段）各截面的順風彎矩和橫風彎矩可以直接用SW6的計算書。順風彎矩是沒有變化的，橫風彎矩是偏小的。所以這部分是偏保守的。

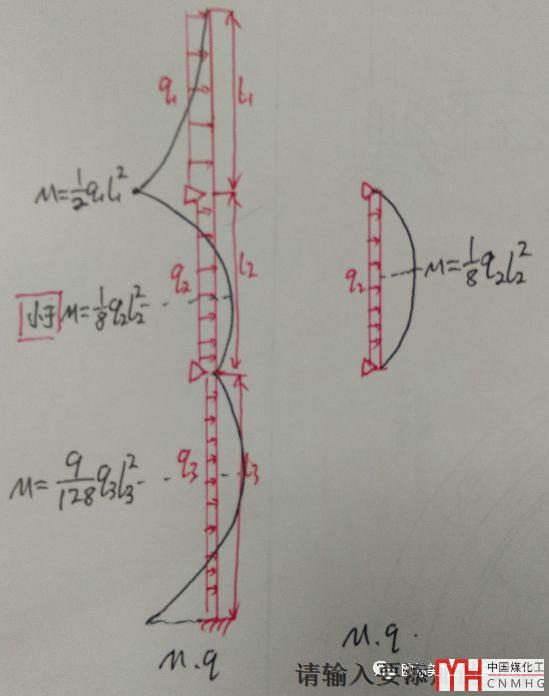

3）如果是設置2個導向支撐，導向支撐之間的最大彎矩是可以保守計算的。導向支撐和基礎間的彎矩也是可以保守計算的。L2和L3段筒體的各截面順風彎矩直接用相應段的保守的最大彎矩替換。注意兩個導向支撐之間的最大彎矩可相對精確計算也可以保守（開始手寫了個相對精確的彎矩用到了l1/(l1+l2)看著煩又刪了，還不如直接保守點計算簡單）見下圖為了方便對比和理解將載荷分為三段手畫了彎矩圖。

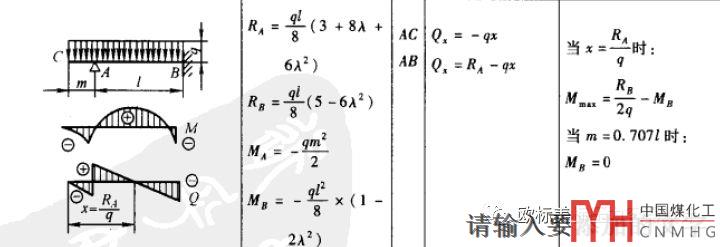

4）如果設置一個導向支撐，那就更好處理了?？梢灾苯影聪聢D梁模型保守的計算出最大彎矩值。用計算出的最大彎矩值替換SW6計算書中此段的各截面順風彎矩。

5）橫風彎矩可非常保守的不修改；也可以按照設計風速和臨界風速的比值來修改橫風彎矩。

6）底板和基礎部分的計算也要按修改后模型替換彎矩后計算。如一個導向支撐底部彎矩保守的按M=q2/8xl2x（1-（l1/l2）^2）

可能有人會說設置了導向支撐，塔器的自振周期是改變的。我們要清楚目前常用的導向支撐的結構是什么樣的，塔器和導向支撐的框架沒接觸時自振周期是沒有改變的，接觸之后才有改變。

我個人覺得不能認為突然大風不存在，不能認為風都是慢慢增大的（可能大部分人認為偏保守，都已經保守很多了還差這么點嘛。而且也會出現妖風哈）。塔器再撞上結構框架后自振周期只會減少也就意味著脈動風減少。（我在之前的文章中也說了只有在一定的風載荷作用下塔器和結構框架才發生相互作用，所以塔器自振周期是沒有變化的?？赡苷`導部分人覺得和框架作用不作用都不發生改變吧！）

也有人會說你的算法太保守了，實際彎矩要小的多。還有人會說考慮導向支撐后我塔器的厚度是地震決定的。你確定是地震覺得的？！那只是你看計算書的得到的表象！設置導向支撐簡化之后彎矩大小對你最后塔器的實際壁厚取值基本沒有影響（ 除非是導向支撐位置設置不合理，不過貌似國內很多塔導向支撐的位置設置的都讓人很無語）。例如直徑1500mm的板式塔我保守簡化了計算厚度是10mm，你精確計算了計算厚度4mm。最后考慮制造的圓度和直線度，考慮吊裝過程筒體失穩，考慮運輸你最后最少要取12mm。這樣計算是10mm和4mm有那么大意義嗎！我最煩的就是你和他聊工程上的應用簡化處理，他和你談理論和研究；你和他談理論他又談上工程應用了。不在一個頻道上聊個屁??！

我們了解理論知識是為了解決實際工程問題，只要是偏保守的簡化都是可以接受的。而不能了解的理論知識就走進了死胡同。一臺塔器你為了精確計算花了幾周甚至幾個月時間，設備交貨期被你前期就耽誤了幾個月，你讓工人日夜加班趕工啊！那制造質量還保證個P??！

至少你要先粗算把材料買了，才有時間去瞎鼓搗！
