構造線命令名叫XLINE，可以理解為無限長的線，中文翻譯成構造線說明了它在實際繪圖時的作用，經常用來作為輔助線，比如繪制機械三視圖的時候可以利用構造線將各向視圖的圖形對齊，除了作為輔助線以外，有時也會用于繪圖，當知道線的方向和位置，但長度不明確的時候，也可以線用構造線來代替，等其他圖形繪制完后再通過修剪或其他方式來確定最終尺寸。

一、繪制水平和垂直的構造線

水平和垂直的構造線的用途是最廣泛的，可以用它來繪制如下圖所示的建筑平面圖的軸網。

當然由于有天正、浩辰等建筑軟件，可以直接輸入開間和進深值快速生成軸網，所以大家通常也用不上構造線了。

在繪制機械零件三視圖時，可以利用構造線來實現長對正、高平齊、寬相等，在保證圖形正確的同時可以省去很多重復尺寸的輸入。

構造線的命令是XLINE，快捷鍵是XL,在繪圖菜單、工具欄或面板也可以找到構造線的命令，只是面板中命令隱藏的深一點，如下圖所示。

執行構造線命令后，命令行會彈出如下提示：

指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:

如果已知構造線上的兩個點，可以先直接通過輸入坐標或在圖面上單擊確定構造線的第一點和第二點來確定構造線的位置和方向。

出現上述提示后，輸入H，回車，可以繪制水平的構造線。軟件會提示：指定通過點。

假如圖中已有參照點，比如已繪制好的零件一個方向的視圖，我們可以在這個視圖上捕捉點，創建一條構造線。

如果圖中還沒有任何圖形，我們可以輸入坐標0,0，在原點處創建一條構造線，如下圖所示。

軟件會繼續提示“指定通過點”，也就是說可以連續繪制多條水平構造線。假如我們要繪制零件的輔助線，就可以一次性將水平的輔助線都繪制好。但假如我們要繪制建筑的軸網，雖說也可以一次次地輸入坐標將水平軸線都畫出來，比如【0,3000】、【0,6000】,但這樣輸入比較麻煩，還要計算Y坐標的值，不如用偏移O方便，就可以在繪制一條構造線后按回車或按空格結束命令。

每日一貼--CAD偏移O命令的使用技巧（修訂版）

回車結束水平構造線的設置，再按空格鍵重復構造線命令。

CAD中如何重復執行之前使用過的命令？

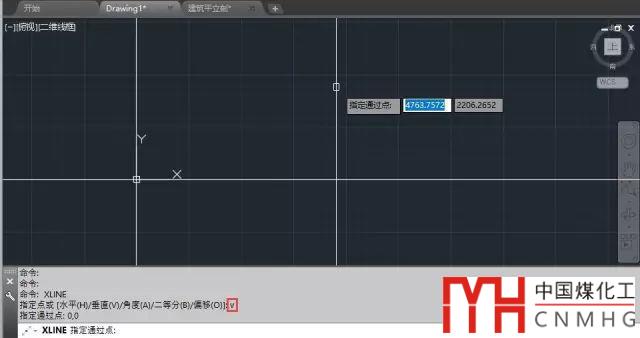

輸入V，回車，輸入0,0，在原點處創建一條垂直的構造線， 如下圖所示。

水平和垂直構造線的繪制方法很簡單，都可以連續繪制多條，是否要連續繪制取決于已知條件和你的需要，選擇更方便的一種方式。
